该系列综合分析仪是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。 产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性
综合状态分析仪运用成熟的图像编译算法、无线远传、传感器等技术，具有监测高压柜内开关状态、接点温度、柜内温湿度、气体含量(SF6、O2)、主回路电力参数、断路器状态、柜内环境、柜内视频、柜内红外面阵成像测温等功能。
技术参数
技术指标
电力参数
使用环境
环境温度
-10℃～+55℃（正常工作）
技术参数
技术指标
环境湿度
≤95%
电 流
范围：0.030~6A，精度：0.2%
大气压力
80～110KPa
电 压
范围：9~400V，精度：0.2%
海拔高度
≤2500米
有功功率
范围：0～99999999kw，精度：0.5%
工作电源
电 源
AC85～265V/DC110～370V
无功功率
范围：0～99999999kvar，精度：0.5%
功 耗
≤10W
功率因素
范围：0.0～0.99,精度：0.5%
隔离耐压
2KV
频 率
范围：40-60Hz,精度：±0.01Hz
电源跌落
200ms
有功电能
0～99999999 Mwh,0.5%
绝缘性能
抗电强度
外壳与端子之间大于AC2000V
无功电能
0～99999999 Mvarh,1.0%
绝缘性能
外壳与端子之间大于100ΜΩ
视在电能
0～99999999 Mwh,0.5%
抗 震 性
10～55～10Hz 2g 1min
电能脉冲输出
脉冲输出接口（选配）
抗 干 扰
符合GB/T17626.8-1998标准
计量电压
三相三线3×100V，3×380V
环境温湿度测量
温度测量范围
0℃～+70℃，±1℃
三相四线3×57.7V , 3×220V
湿度测量范围
0～99%RH，±5%RH
基本电流（Ib）
1A，5A,
电气接点在线测温
温度测量范围
-25℃～+125℃，±1℃
接线方式
三相四线、三相三线
管理无线传感器数量
≤15只
电力参数功能配置表
通讯方式
通讯接口
RS485接口、以太网口
三相电流
√
电流不平衡度
√
三相电压
√
通讯协议
Modbus协议
电压不平衡度
√
有功功率
√
无功功率
√
波特率
1200bps,2400 bps,4800 bps,9600 bps
频率
√
视在功率
√
功率因数
√
数据格式
8个数据位、1个停止位、无校验
有功电能
√
无功电能
√
视在电能
√
数据保存时间
响应时间
≤4s
31次电压谐波含量
√
31次电流谐波含量
√
实时时钟
√
保存时间
≥10年
分时付费计量
√
正反向有功电能
√
正反向无功电能
√
安装方式
嵌入式安装
抄表电量
√
◆ 产品优势
● 操控、仪表、测温、视频监控于一体
● 可存储三年以上的曲线数据和事件记录
● 点面结合，监测方式多样化，可避免测温出现测温“死角”
● 可查看柜内可见光视频及红外视频图像
● 可接入4路红外成像测温传感器;具有433M无线接口、可接入点测温传感器
● 选用7寸触摸屏设计,现场操作更加便捷,让交互更具体验感
|
工作电源 |
AC/DC220V |
|
系统硬件配置 |
7寸触屏显示4G内存 |
|
通讯接口 |
2路RS485(选配) |
|
1路USB接口(数据导入导出) |
|
|
1路网口 |
|
|
红外测温成像 传感器分辨率:24*32 |
最多接入数量4只 |
|
视角:110*55°55*35° |
|
|
通信接口:RS485 |
|
|
红外测温成像 传感器分辨率:62*80 |
接入数量:2路(与摄像头共用1路) |
|
视角:55*35° |
|
|
通讯接口:USB |
|
|
摄像头 |
接入数量:2路 |
|
像素:120W |
|
|
通讯接口:USB |
|
|
外形尺寸:43*43*34mm |
|
|
电力参数 |
测量参数:电流、电压、功率、功率因数、频率(精度:土0.2%) |
|
计量:总有功电能土0.5%总无功电能±1% |
|
|
抄表:可每月定时抄表(抄表日可自定义) |
|
|
无线测温传感器 |
最多接入数量:24只 |
|
工作频率:2.4G/433M |
|
|
测温范围:-25~125℃精度士1℃ |
|
|
气体传感器 |
接入数量:最多2路 |
|
测量参数:SF6 O2 |
|
|
测量范围:SF6 0~3000ppm(士25ppm) , O2 0~25%(士1%) |
|
|
通信方式：有线RS485 |
|
|
存储功能 |
历史曲线：可生成温度、电流、电压、功率等曲线 |
|
事件记录：可存储3000条以上事件记录 |
|
|
外型尺寸 |

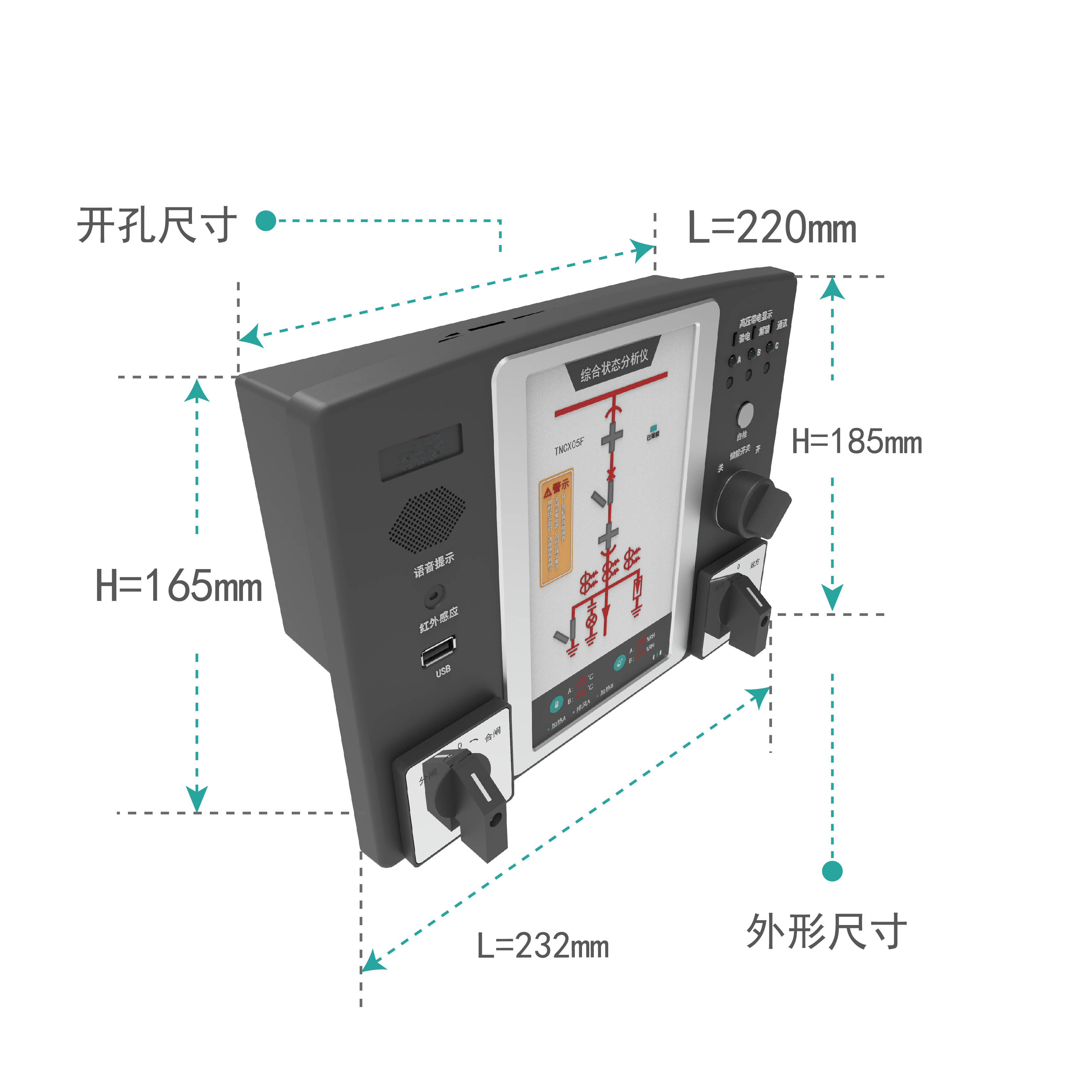

232×185mm(开孔尺寸：220×165mm) |
◆ 图文介绍
◆ 产品介绍

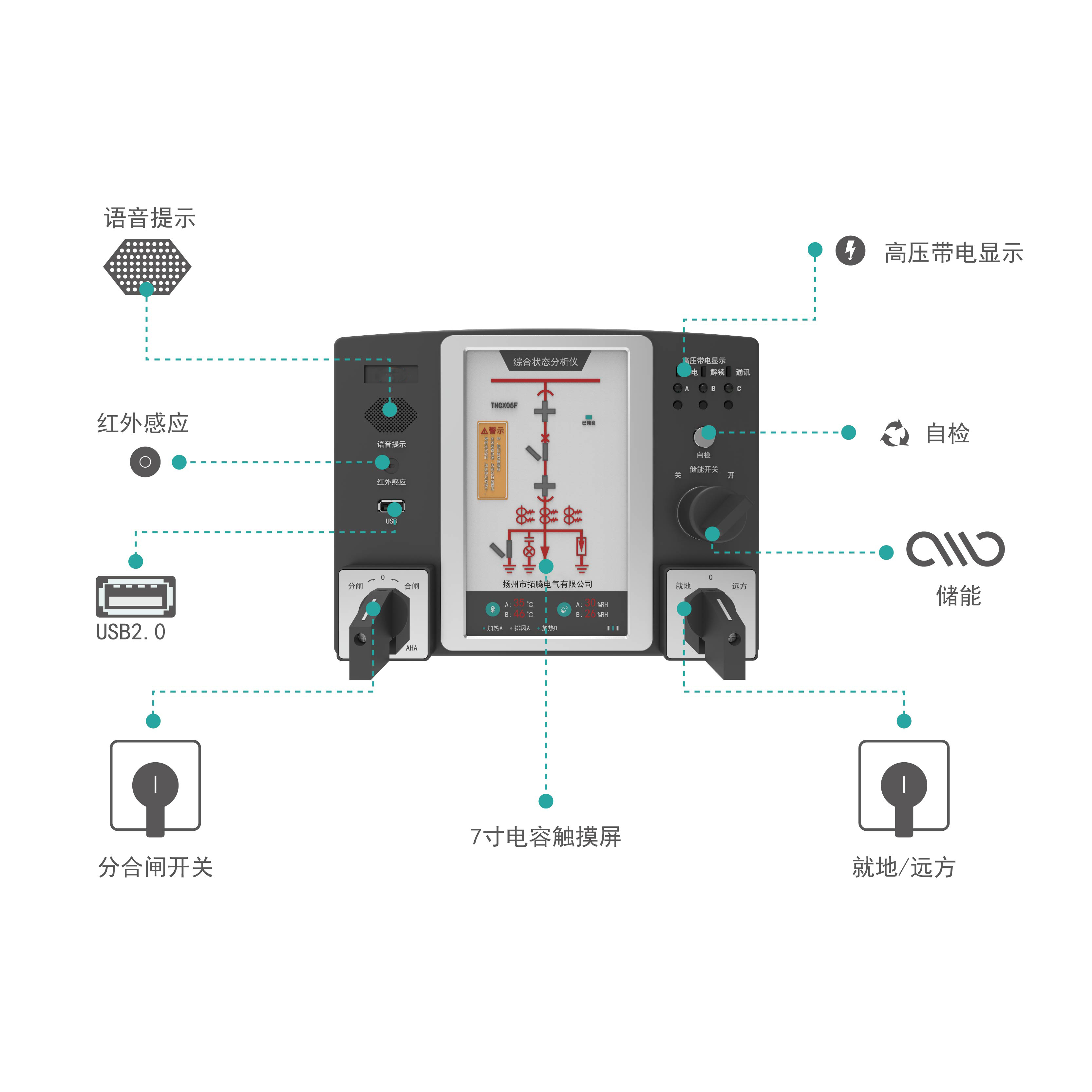

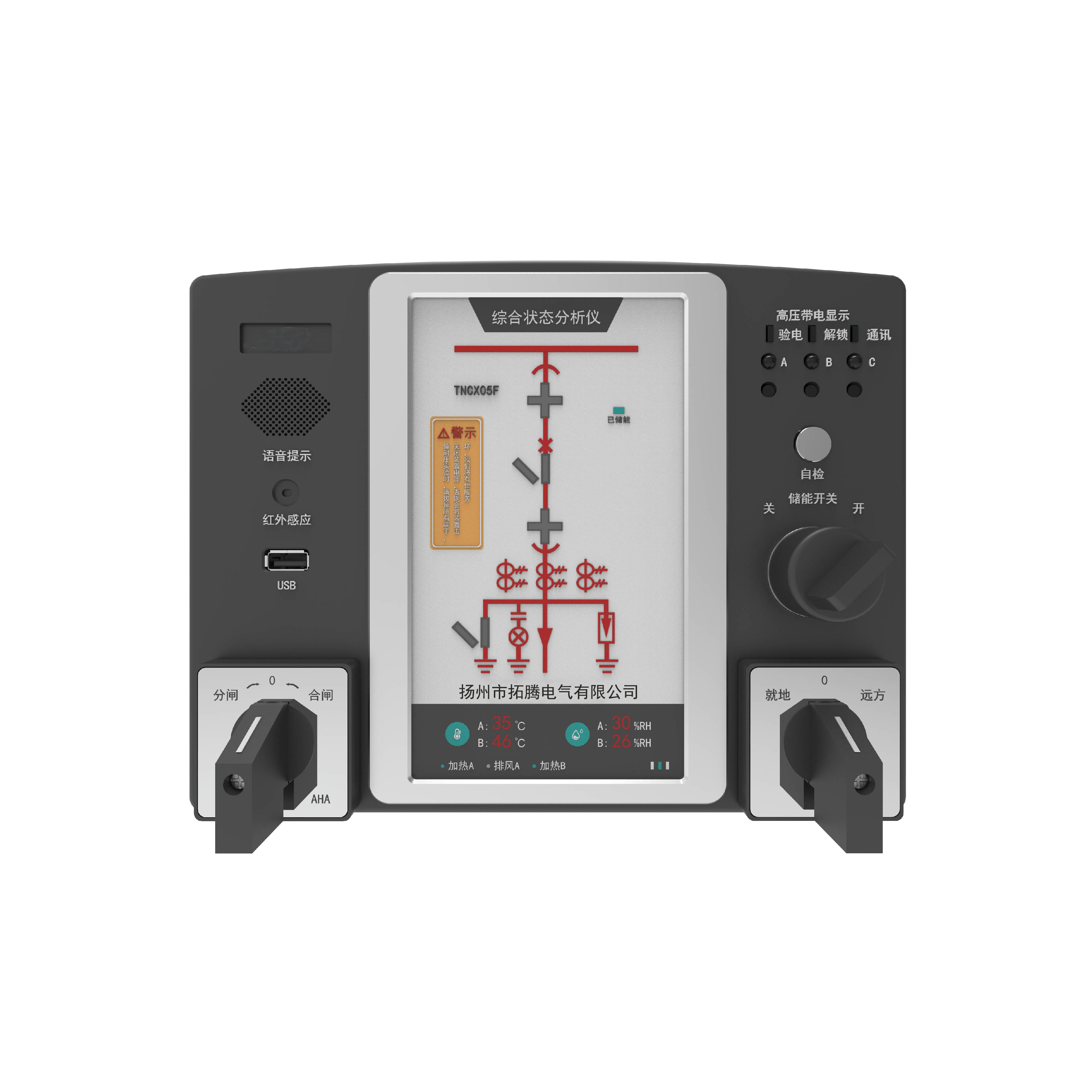

TNCX03F 动态模拟图显示、高压带电显示带电闭锁、带电自检、语音防误、人体红外感应、分合闸次数记录、转换开关、2路温湿度控制、7寸触摸屏、1路USB接口、1路网口、可选配2路485
注：① 最多选配2路摄像头 ② 可选配红外热成像测温传感器 ③ 选配红外双视摄像头
TNCX04F 动态模拟图显示、高压带电显示带电闭锁、带电自检、语音防误、人体红外感应、分合闸次数记录、转换开关、2路温湿度控制、7寸触摸屏、1路USB接口、1路网口、可选配2路485+三相多功能表功能
注：① 最多选配2路摄像头 ② 可选配红外热成像测温传感器 ③ 选配红外双视摄像头
TNCX05F动态模拟图显示、高压带电显示带电闭锁、带电自检、语音防误、人体红外感应、分合闸次数记录、转换开关、2路温湿度控制、7寸触摸屏、1路USB接口、1路网口、可选配2路485+无线测温功能
注：① 最多选配2路摄像头 ② 可选配红外热成像测温传感器和无线测温传感器 ③ 选配红外双视摄像头
TNCX06F动态模拟图显示、高压带电显示带电闭锁、带电自检、语音防误、人体红外感应、分合闸次数记录、转换开关、2路温湿度控制、7寸触摸屏、1路USB接口、1路网口、可选配2路485+无线测温功能+三相多功能表功能
注：① 最多选配2路摄像头 ② 可选配红外热成像测温传感器和无线测温传感器 ③ 选配红外双视摄像头
