高品质镍铬合金电热元件
功率：50W ,100W,150W,200W
额定电压：12～220VDC,12～380VAC (任选）
◆ 导热系数大的铝合金型材；
◆ 镍铬合金云母电热板；加热功率50～200W;
◆ 额定操作电压12～220VDC,12～380VAC;
◆ 可加装风扇，采用品牌轴流风扇（滚珠轴承），寿命长，噪音低；
型号表示
|
TE-CSH3B |
- |
G |
F2 |
100 |
K |
|||
|
|
|
|
|
额定电压（F带风扇） |
发热功率 |
|
||
|
无：基本型 |
1： |
100～120V AC/DC |
||||||
|
|
|
|
G:防烫保护罩 |
2： |
200～240V AC/DC |
050 |
50W |
|
|
|
|
|
|
D12： |
12V AC/DC |
100 |
100W |
|
|
|
|
|
|
D24： |
24V AC/DC |
150 |
150W |
|
|
|
|
|
|
F1 |
110～120V AC 50Hz/60Hz |
200 |
200W |
|
|
|
|
|
|
F2 |
220～240V AC 50Hz/60Hz |
|
|
|
|
|
|
|
|
FD12 |
12vDC |
|
|
|
|
|
|
|
|
FD24 |
24DC |
|
|
|
|
型 号 |
TE-CSH3B-*050 |
TE-CSH3B-*100 |
TE-CSH3B-*150 |
TE-CSH3B-*200 |
|
额定功率（1） |
50W |
100W |
150W |
200W |
|
表面温升（2） |
≈110℃ |
≈197℃ |
≈218℃ |
≈295℃ |
|
额定电压（3） |
12V,24V,48V,60VAC/DC±10%; 100～120V,200～240VAC/DC; 300～440VAC 50/60Hz |
|||
|
发热元件 |
镍铬合金云母电热板 |
|||
|
安装方式 |
螺丝表面安装（4-M4），垂直安装且端子置于下部 |
|||
|
介质耐压 |
1500VAC 50/60Hz 时间1分钟 |
|||
|
绝缘电阻 |
100MΩ @500VDC |
|||
|
环境湿度 |
≤90%RH |
|||
|
环境温度 |
-40℃-80℃（储藏-40℃-120℃）无凝露，无结冰 |
|||
|

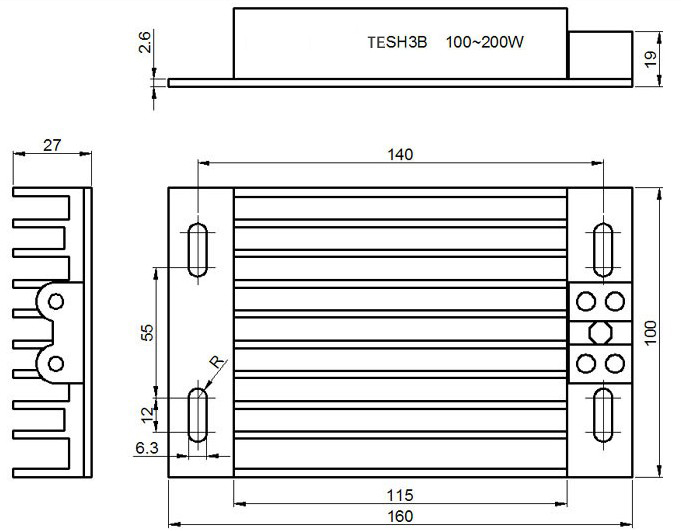

外形尺寸 |
W100×H27×L160(mm±1.0） |
|||
|
重 量 |
约0.4KG |
|||
（2）测试环境温度t=25℃,垂直安装且端子置于下部，空气自然对流条件良好的室内（无风扇情况下）。功率越大表面温升越高。
（3）交流和直流通用
注意事项
1、注意表面高温，禁止触摸，防止烫伤！
2、注意有效接地，防止漏电！
3、加热器应垂直安装，热风向上，禁止覆盖
