HG140 电控柜防腐蚀加热器15W to 150W

在线咨询:
产品说明

      HG140系列加热器适用于各种室内外.机箱.电器箱.电控机柜内,防止产生水珠或温度低于最小值,保持机箱内部温度在理想范围可搭配温控器(KTO011)使用;避免生锈腐蚀铝制外壳采用筒式(烟囱)设计,能够均匀的分布热量。钳式卡槽接线方式,简化安装,节约时间。

特点

●弹簧式免螺丝接线端子

●陶瓷半导体PTC发热元件,动态恒温,升温迅速,寿命长;

●宽电压120-240V,AC/DC交直流通用;

●标准DIN 35mm 导轨安装(基本配置)或表面螺丝安装(专用钣金附件)

技术特征 TECHNICAL DATA

型    号








额定功率

15W

30W

45W

60W

75W

100W

150W

启动浪涌电流

1.5A

3A

3.5A

2.5A

4A

4.5A

9A

发热体高度(L))

65mm

140mm

220mm

重    量

0.3Kg

0.5Kg

0.7Kg

额定电压

  120~240VAC/DC 50/60Hz(最小110V,最高265V)

发热元件

  陶瓷半导体PTC

发热体材质

  铝合金型材,阳极氧化黑色

接线端子

 3孔 笼式弹簧端子 硬质单股线径22-14AWG(0.5-2.5mm2) 多股绞线20-16AWG(0.5-1.5mm2)有束线端头

安装方式

  35mm DIN 导轨安装/螺丝安装/垂直安装 端子置于下部

介质耐压

  1500VAC 50/60Hz 时间1分钟

绝缘电阻

  100MΩ @500VDC

环境湿度

  ≤90%RH

环境温度

  -45℃~70℃(储藏-45℃~120℃)无凝露,无结冰



      额定功率测试环境温度20℃;操作电压在140VAC/DC以下时,发热功率降低约10%;可定制其它电压规格;可定制导线引出型。

应用范围:

网络机柜;成套设备、成套设备、配电盘、电子仪器设备;通信设备;ATM自动柜员机;售货机;通道闸孔系统;自动停车系统

注意事项

1、注意表面高温,禁止触摸,防止烫伤!

2、注意有效接地,防止漏电!

3、加热器应垂直安装,热风向上,禁止覆盖!

4、不适用调压、PWM等方式进行功率调节

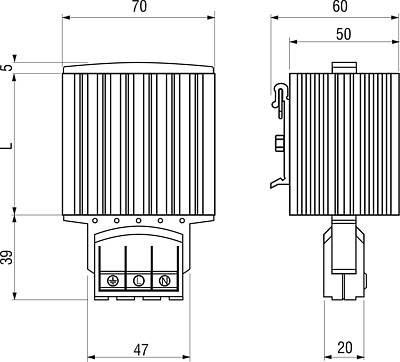

TECHNICAL DRAWING

外形尺寸 单位:mm±0.5
