Mechanical Temperature Controller
宽范围 纤细精巧外形
温度调节器MTC01/10
● 高容量，宽范围，长寿命机械温度调节器；
● 纤细精巧的外形，35mm DIN导轨安装；
● 两线控制，安装配线简捷容易；
MTC 01 瞬动常闭触点（SPST-NC 设定旋钮红色表示）适用于加热、除湿控制。
MTC 10 瞬动常开触点（SPST-NO设定旋钮蓝色表示）使用于冷却设备，警示灯，警报信号。
技术参数 TECHNICAL DATA
|
型 号 |
常闭(NC) |
MTC01-60 |
MTC01-50 |
MTC01-80 |
|
常开(NO) |
MTC10-60 |
MTC10-50 |
MTC10-80 |
|
|
温度设定范围 |
0℃～+60℃ |
-10℃～+50℃ |
+20℃～+80℃ |
|
|
转换温差 |
7K(±4K) |
|||
|
温度传感器 |
双金属片 |
|||
|
触点形式 |
瞬动型SPST -NC（常闭）和SPST-NO(常开） |
|||
|
负载容量 |
10（2）A 250VAC;15（2）A 120VAC; 30W DC24～72V |
|||
|
接触电阻 |
≤50mΩ |
|||
|
电气寿命 |
10万次以上 |
|||
|
接线端子 |
2P 欧式螺丝端子 适用硬质单股导线2.5mn2,多股软线1.5mm2(使用束线端头） |
|||
|
安装方式 |
35mm DIN 导轨 EN60715 |
|||
|
壳体材质 |
工程塑料ABS 灰色，符合UL94-V0阻燃等级 |
|||
|
外形尺寸 |
L60×W33×H43mm |
|||
|
安装位置 |
任意 |
|||
|
环境温度 |
应用-45℃～+80℃（无凝露，无结冰） |
|||
|
环境湿度 |
≤90%RH（无凝露，无结冰） |
|||
|
防护等级 |
IP 20 |
|||
|
重 量 |
约40g |
|||

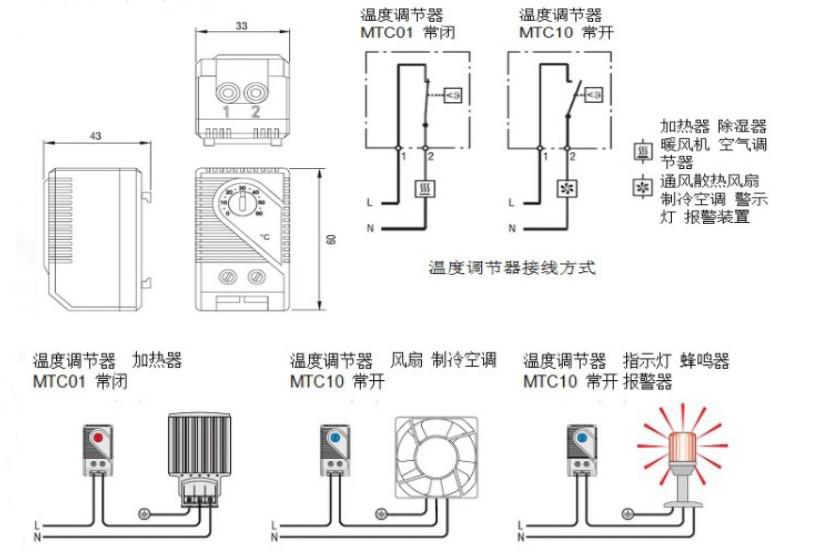

外形尺寸 单位：mm±0.5
