TE-CSH4B-FK机柜风扇加热器

在线咨询:
产品说明

HEATERS WITH  FAN


发热元件半导体PTC

空气加热器CSH4B-K

梳状平板式,高导热系数铝合金型材制造,高性价比;

内置陶瓷半导体PTC发热元件:

动态升温、表温恒定、热效高、寿命长、安全系数高;

宽操作电压120~240VAC/DC交直流通用:

可加装风扇,采用台湾品牌轴流风扇(滚珠轴承),寿命长,噪音低;

型号表示

TE-CSH4B

-

F

2

100

K









额定电压

发热功率



无:基本型

2:

220~240VAC 50/60Hz(带风扇)







F:带风扇

2:

110~240VAC/DC(不带风扇)

150:

150W/200W两用(带风扇)









G:防烫型

D24:

24VDC(带风扇)



100W/150W两用(不带风扇)









GF:防烫型带风扇

D24:

18~36VDC(不带风扇)










规格选型

型号

辅助散热风扇

发热功率(±20%)

额定电压

重量(Kg)

通道1

通道2

TECSH4B-2150K



100W

150W

110~240VAC/DC

(Min.110V,Max.265V)

0.46

TECSH4B-F2150K

150W

200W

220~240VAC 50/60Hz

0.78

TECSH4B-D24150K



100W

150W

18~36V AC/DC

(Min.16V,Max.40V)

0.46

TECSH4B-FD24150K

150W

200W

24VDC+10%/-25%

(DC 18~26.5V)

0.60

TECSH4B-G2150K 防烫型



100W

150W

110~240VAC/DC

(Min.110V,Max.265V)

0.85

TECSH4B-GF2150K 防烫型

150W

200W

220~240VAC 50/60Hz

1.25

技术特性

发热元件

陶瓷半导体PTC

选配风扇

8025 铝合金框轴流风机,滚珠轴承,风量18CFM, 静态风压0.13Inch-H2O,转速

2450RPM,寿命50000小时以上(环境温度25"C时)

安装方式

螺丝表面安装(4-M5), 垂直安装且端子置于下部。

介质耐压

2000VAC 50/60Hz时间1分钟

绝缘电阻

100MΩ @500VDC

环境湿度

≤90%RH

环境温度

-40C-80C(储藏- 40C~120C)无凝露,无结冰

外形尺寸

W100XH27XL160(mm士1.0; 有风扇时高度67mm)

:测试环境温度t=25C,垂直安装且端子置于下部,空气自然对流条件良好的室内。

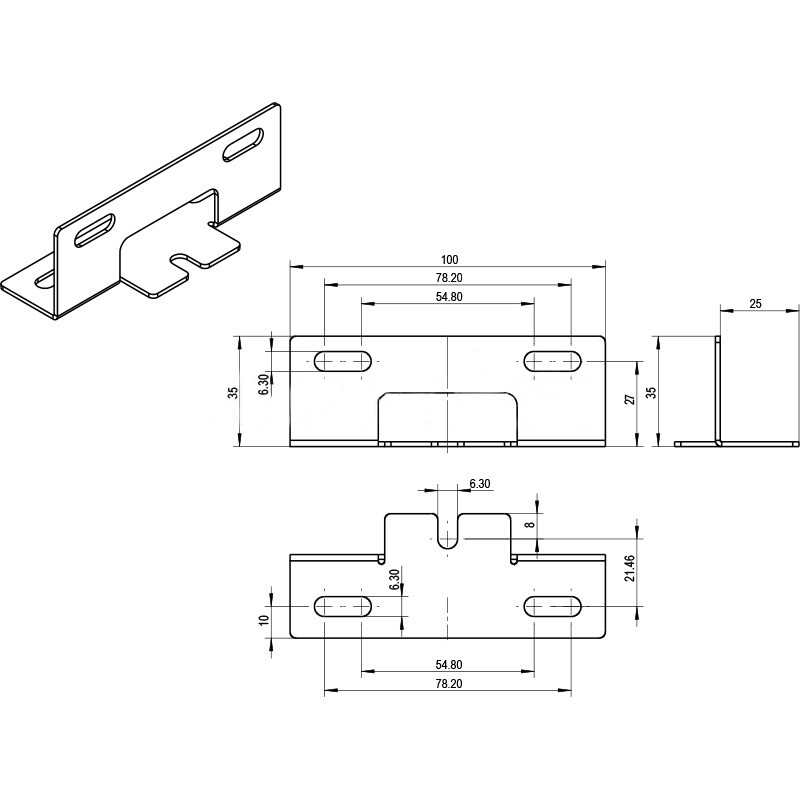

选购配件BKH4B (T型安装支架)

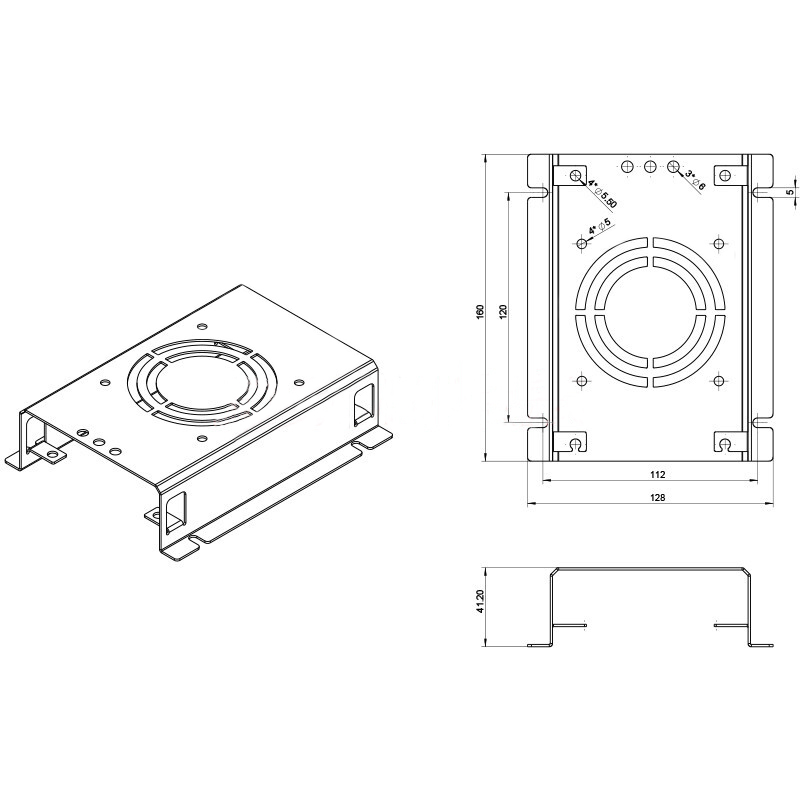

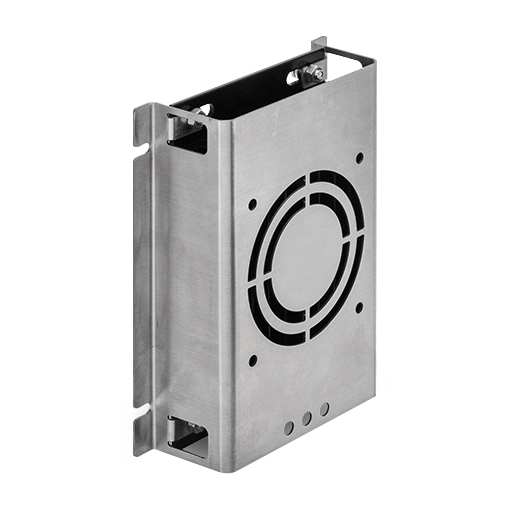

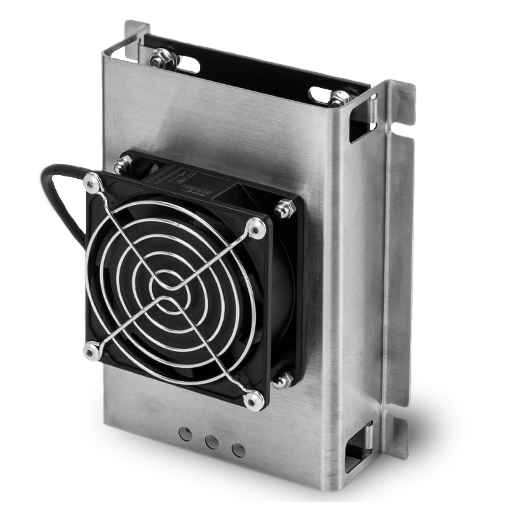

防烫保护罩

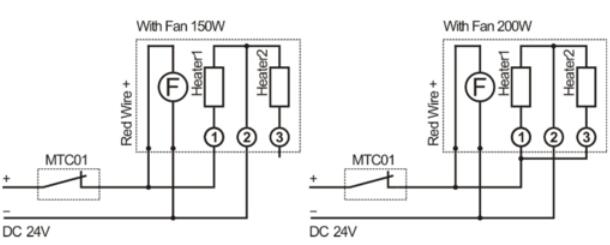

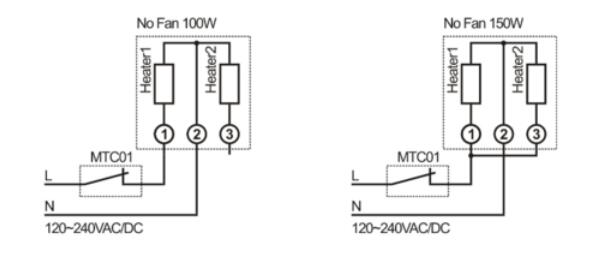

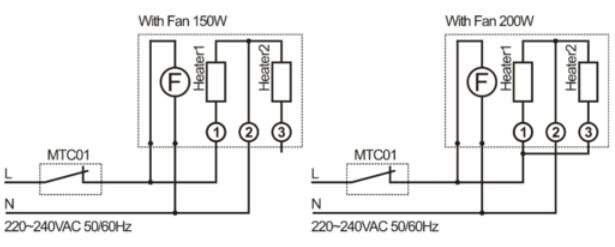

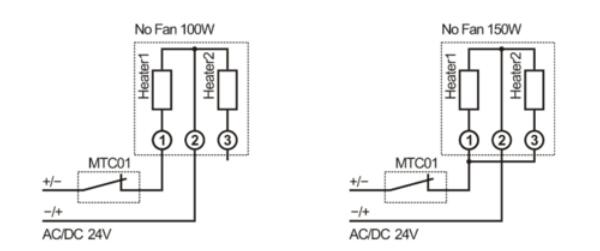

接线方式


环境温度26.5℃ 额定电压230VAC PTC TS260

无风扇

有风扇

低功率模式

94W 130℃

117W 70℃

高功率模式

130W 160℃

185W 95℃

环境温度26.5℃ 额定电压230VAC PTC TS300

无风扇

有风扇

低功率模式

110W 150℃

150W 75℃

高功率模式

145W 185℃

230W 100℃

注意事项

1. 注意表面高温,禁止触摸,防止烫伤!

2.注意有效接地, 防止漏电!

3.加热器应垂直安装, 热风向上,禁止覆盖!

4.温度控制器输出须用ON-OFF开关模式,不适用调压、PWM等方式进行功率调节。

5.有风扇时可根据环境需要并联同时控制或者独立给电分别控制。
